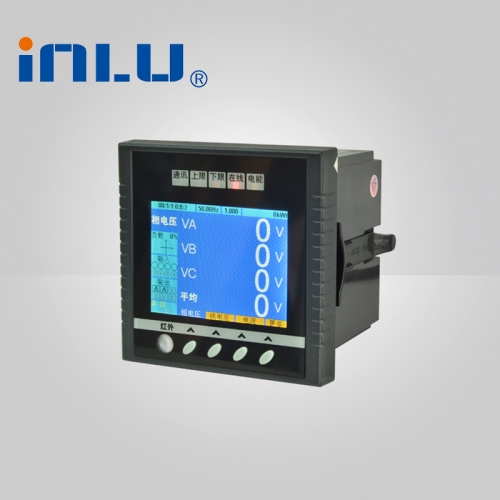

什么是三相多功能電力儀表？注意事項是什么？

   三相多功能電力儀表是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等多功能智能儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示和遠程RS-485數字接口通訊，采用MODBUS-RTU通訊協議。

使用要求

   所有的儀表在第一次使用的時候，請檢查儀表的參數周所在配電系統中需要的參數的一致性。例如，對于AC380V、200A/5A的線路中需要配置AC400V，200A/5A的儀表。用戶也可以根據實際需要對儀表重新進行編程設置。同樣一個表，對于400A/5A的線路中，只需要將儀表的CT變比"T.I"修改為80就可以了。在一般情況下，儀表后面的標簽中都表注了儀表的類型參數和出廠設置參數。

在正確的配置儀表后，按照實際的要求對儀表進行正確的接線，對輔助電源、輸入信號和輸出信號按說明書操作說明中進行。

功能輸出

1.電能計量和脈沖輸出:提供電能計量，2路電能脈沖輸出功能和RS485的數字接口來完成電能數據的顯示和遠傳。儀表3排12位LED實現有功是能(正向)、無功電能(感性)1次側數據的顯示，右圖中表示正向有功電能數據=369587.28kWh(度);集電級開路的光耦繼電器的電能脈沖(電阻信號)實現有功電能(正向)和無功電能(反向)遠傳，采用遠程的計算機終端、PLC、DI開關采集模塊采集儀表的脈沖總數來實現電能累積計量。休用輸出方式的輸出還是電能的精度檢驗的方式(國家計量規程:標準表的脈沖誤差比較方法)。

1).電氣特性:集電極開關電壓VCC≤48V、電流Iz≤50mA。

2).脈沖常數:3200imp/kWh脈沖速度最快不超過200mS。其意義為:當儀表累積1kWh時脈沖輸出個數為N(3200)個，需要強調的是1kWh為電能的2次電能數據，在PT、CT的情況下，相對的N個脈沖數據對應1次側電能為1kWh×電壓變比PT×電流變比CT。

3).應用舉例:PLC終端使用脈沖計數裝置，假定在長度為t的一段時間內采集脈沖個數為N個，儀表輸入為:10kV/100V、400A/5A, 則該時間段內儀表電能累積為:N/3200×100×80度電能。

測量功能

   夠高精度測量三相電網系統中所有常用的電量參數:三相電壓、三相電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能，并帶有通訊接口和電能脈沖輸出功能。采用MODBUS-RTU通訊協議，實現LED現場顯示和遠程RS-485數字通訊。具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入?yún)?shù)等特點，并且能夠完成與業界不同PLC，工控計算機的組網通信。

測量:三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能。

計量:正反向有功電能，感性容性無功電能

顯示:三排LED數碼管顯示，可視度高

通訊:RS485通訊，MODBUS-RTU協議

輸出:2路電能脈沖輸出(脈沖常數10000imp/kwh)

擴展:可直接從電流、電壓互感器接入信號，現場可編程設置輸入?yún)?shù)變比

   配選:可附加模擬量4-20mA變送輸出，開關量數量、開關量輸出，上下限越限報警功能，用途:適用于各種進線回路、大容量配出電回路中電參數的完整監測和管理

三相多功能電力儀表注意事項

1、使用前，儀表需通電15分鐘。

2、注意防止震動和沖擊，不要在有超量灰塵和超量有害氣體的地方使用。

3、輸入導線不宜過長，如被測信號輸入端較長時請?jiān)囉秒p絞屏蔽線。

4、若信號伴隨高頻干擾，應在線里試用低頻過濾器。

5、長時間存放未使用時，請每三個月通電一次不少于4小時。

6、長期保存應避開直射光線，宜存放在環境溫度-25°C~55°C.

7、如儀表無顯示，應先檢查輔助電源，電壓是否在范圍內。

8、如顯示不正常，檢查輸入信號是否正常及信號接線端是否擰緊。

9、除非PT有足夠功率，否則不能使用PT信號同時作為輔助電源，以保證儀表正常工作。

10、CT回路中的電流接線端子螺絲務必?cái)Q緊，保證進/出線接觸可靠，以免產生故障。

11、若要校驗儀表，校驗儀器應優于0.1級，才能保證校驗精度。
