溫控器接線方法以及工作原理

2020-11-30 17:23:29 admin 161

溫控器是通過溫度保護器將溫度傳到溫度控制器然后發出開關命令。從而控制設備的運行以達到理想的溫度及節能效果，溫控器應用范圍非常廣泛，根據不同種類的溫控器應用在家電、電機、制冷或制熱等眾多產品中。具體為您介紹一下溫控器工作原理、接線方法。

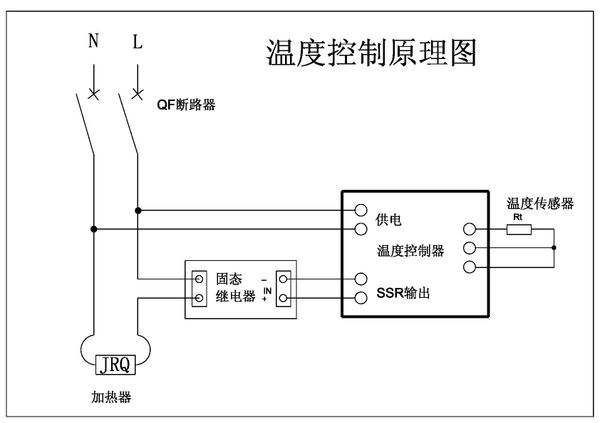

溫控器接線方法

?數顯電壓表,數顯電流表,電壓表,電流表,電力儀器

仔細看溫控器上的三個腳，它們都有用英文字母和數字兩種方法來代替，分別是：H（6）、L（3）、C（4）；
1、H（6）接棕色線，是電源的火線；
2、L（3）接灰色線，是燈的火線；
3、C(4)接白色線，是壓縮機的火線。

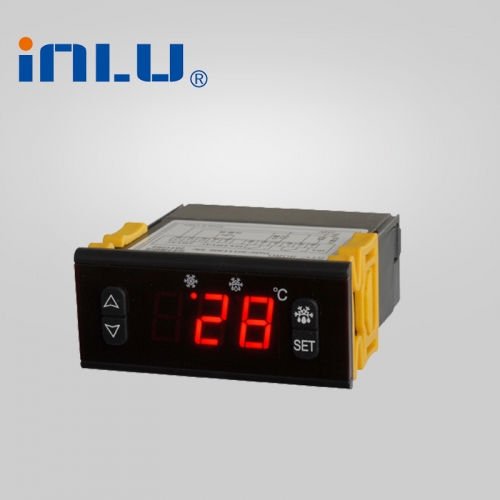

溫控器工作原理

?數顯電壓表,數顯電流表,電壓表,電流表,電力儀器

其工作原理是通過溫度傳感器對環境溫度自動進行采樣、即時監控，當環境溫度高于控制設定值時控制電路啟動，可以設置控制回差。如溫度還在升，當升到設定的超限報警溫度點時，啟動超限報警功能。當被控制的溫度不能得到有效的控制時，為了防止設備的毀壞還可以通過跳閘的功能來停止設備繼續運行。主要應用于電力部門使用的各種高低壓開關柜、干式變壓器、箱式變電站及其他相關的溫度使用領域。
